制砂機設備是生產機制砂的重要設備，生產機制砂有干式制砂和濕式制砂之分，除了洗砂機是需要用水的設備，其他機制砂加工設備都是干式制砂設備。我們常見的應用較多的干式制砂機就是沖擊式制砂機，下面著重介紹沖擊式制砂機的用途及型號參數。

干式制砂機設備，沖擊式制砂機

干式制砂機設備用途

干式制砂機設備主要指沖擊式制砂機，輔助以粗碎破碎機、細碎破碎機、振動篩、給料機、皮帶機等設備，組成一條閉路循環砂石生產線。主要適用于加工中硬、硬度及脆性礦石，將大塊礦石制成砂子，供建材、鐵路、工業等行業使用。干式制砂機設備適用于河卵石、青石、花崗巖、玄武巖、石英石、建筑垃圾等多種礦石料。

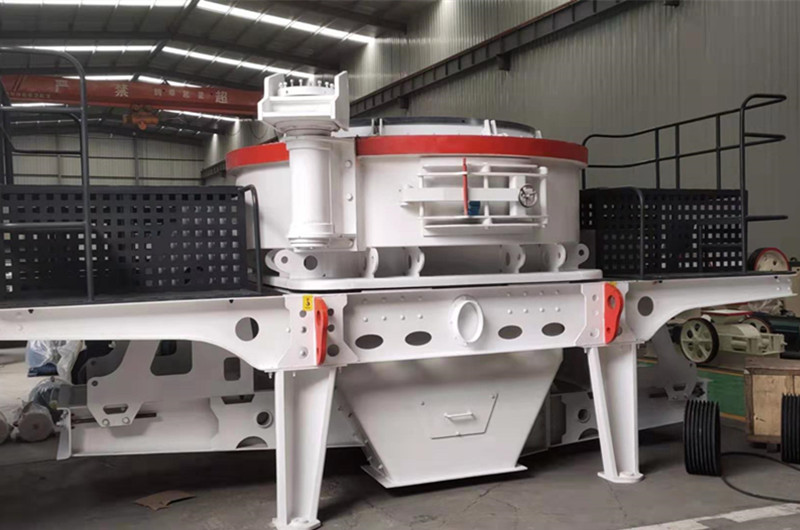

干式制砂機設備制砂現場圖

干式?jīng)_擊式制砂機優勢

1、一機多用，細碎、制砂、整形，樣樣在行。

2、結構密封嚴，制砂過程中粉塵少、噪音低。

3、易損件耐磨，消耗低，降低運行及維護成本。

4、石打石原理，成品粒型好；稀油潤滑，自動保養。

干式?jīng)_擊式制砂機型號參數

河南世博機械廠家生產的沖擊式制砂機共有四個系列，以下是其全部型號參數：

5X高效立軸沖擊式制砂機型號參數表：

型號		5X7615	5X8522	5X9532	5X1145	6X1150	6X1263
生產能力(t/h)	瀑落與中心進料	150～280	240～380	350～540	500～640	413～442	545～583
生產能力(t/h)	全中心進料	70～140	120～200	180～280	250～360	344～368	454～486
進料口尺寸	軟料	35	40	45	50	45	50
進料口尺寸	硬料	30	35	40	45	55	60
轉速		1700～1900	1500～1700	1300～1510	1100～1310	1000～1300	900～1200
雙電機功率		110～150	180～220	260～320	400～440	440-500	600～630
外形尺寸		4100x2330x2300	4140x2500x2700	4560x2600x2900	5100x2790x3320	5700x2980x4190	5500x2750x3950
電源		2×0.25KW
稀油潤滑站	雙油泵電動機功率	380V，50Hz
	安全保護	雙油互補供油；無油流自動停機；水冷降溫；冬季電機加熱啟動
	外形尺寸	820×520×1270
	油箱加熱器功率	2KW

VSI高效立軸沖擊式制砂機型號參數表：

型號		VSI-7611	VSI-8518	VSI-9526	VSI-1140
生產能力(t/h)	瀑落與中心進料	120-180	200-260	300-380	450-520
生產能力(t/h)	全中心進料	60-90	100-130	150-190	225-260
進料口尺寸	軟料	≤35	≤40	≤45	≤50
進料口尺寸	硬料	≤30	≤35	≤40	≤45
轉速		1700-1890	1520-1690	1360-1510	1180-1310
雙電機功率		110-150	180-220	264-320	400-440
外形尺寸		3700x2150x2100	4140x2280x2425	4560x2447x2778	5000X2700X3300
重量		7.8	10.3	16	25.6
電源		380V:50Hz
振動傳感器		監測范圍：0.1-20mm/s連續可調
稀油潤滑站	雙油泵電動機功率	2×0.31kw
	安全保護	雙油泵互補保證供油；無油流、無油液壓自動停機；水冷降溫；冬季電機加熱啟動D
	外形尺寸	820×520×1270
	油箱加熱器功率	2KW

PCL沖擊式制砂機型號參數表：

型號規格	最大入料	功率（KW）	葉輪轉速（r/min）	處理量（t/h）	外形尺寸	總重量
PCL-600	35	37-55	2000-3000	12-30	2500×1620×2600	5600
PCL-750	45	55-75	1500-2500	25-55	2700×1760×2800	7600
PCL-900	50	110-150	1200-2000	55-100	3900×2000×3070	12600
PCL-1050	60	150-180	1000-1700	100-160	4600×2350×3450	17300
PCL-1250	60	264-320	850-1450	160-300	4500×2400×3700	22500
PCL-1350	60	320-400	800-1193	200-360	5200×2700×3800	27600

移動制砂機型號參數表：

標準機型	配套設備	配套設備			外型尺寸
標準機型	配套設備	型號	進料粒度	處理能力(t/h)	外型尺寸
S-V7611	3YZK1548	VSI7611	35	120-180	12500 x 2600 x 4300
S-V8518	3YZK1848	VSI8518	40	200-260	14200 x 3000 x 4500
S-V9526	3YZK1860	VSI9526	45	300-380	14500 x 3000 x 4500
S-V1140	3YZK2160	5X1140	50	450-520	15500 x 3100 x 4500
S-5V7615	3YZK1548	5X7615	35	150-280	12500 x 2600 x 4300
S-5V8522	3YZK1848	5X8522	40	240-380	14200 x 3000 x 4500
S-5V9532	3YZK1860	5X9532	45	350-540	14500 x 3000 x 4500
S-5V1145	3YZK2160	5X1145	50	500-640	15500 x 3100 x 4500
