S5X系列圓振動篩介紹

S5X系列圓振動篩質量可靠，結構合理，技術先進，篩分效率高。 S5X系列圓振動篩是一種做圓形振動、多層數的新型振動篩。采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長、篩分規格多，具有結構簡單、激振結構可靠、篩分效率高、振動噪音低、堅固耐用的特點，適用于重型、中型和精細篩分等各種篩分作業。

S5X系列圓振動篩圖片展示

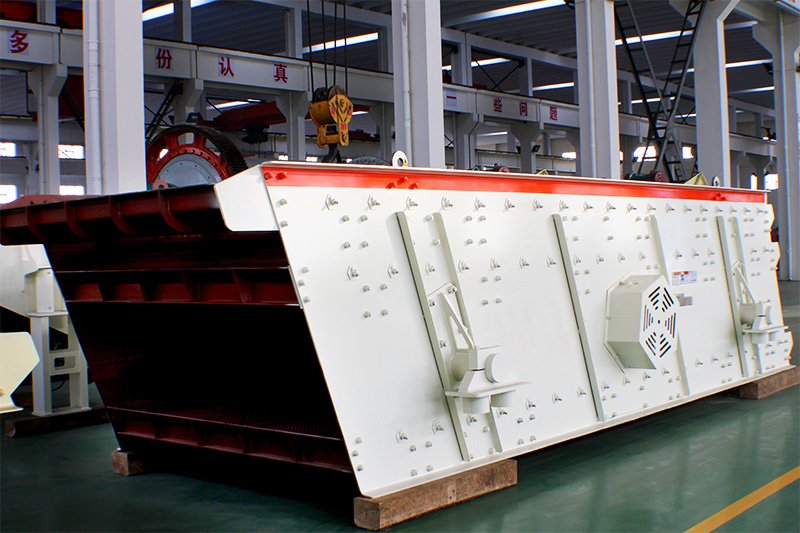

S5X系列圓振動篩廠房展示圖

S5X系列圓振動篩廠房展示圖

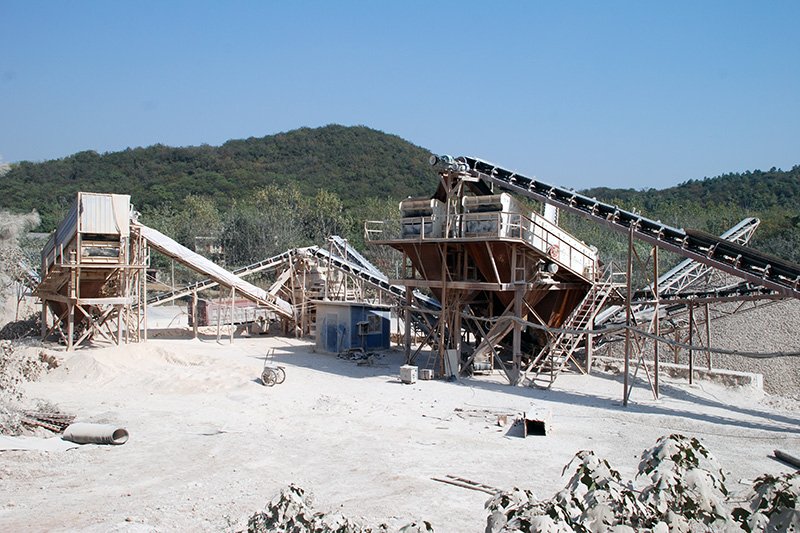

S5X系列圓振動篩現場

S5X系列圓振動篩現場

S5X系列圓振動篩優勢特點

結構先進、運轉可靠

S5X系列圓振動篩結構上采用了筒體式激振器及偏塊調節裝置，先進的鉚釘連接裝配式機架結構提高了設備使用壽命，彈簧減振裝置小了對基礎的沖擊力，在正常使用，工作中發生故障的機率較小。

篩分效率高

由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。

部件堅固耐用

圓振動篩側板采用整板冷作，無焊接，強度高使用壽命長;橫梁與側板間聯接采用抗扭剪高強螺栓連接，無焊接、橫梁易更換。

電機使用壽命長

設備傳動部分增加了中間過渡的軸承座，中間過渡軸承座的應用有效保護了電機，延長了電機的適用壽命。

S5X系列圓振動篩工作原理

S5X系列圓振動篩主要是由于激振器不平衡重輪旋轉，產生徑向變化的離心慣性力(激振力)，驅動篩箱，使篩子產生振動的一種篩分機械。篩框的運動軌跡為橢圓。篩上物料受篩面向上運動的作用力而被拋起，前進一段距離后，再落回篩面。如此反復進行，在從給料端向排料端運動的過程中完成篩分。通過改變配重的重量和位置可以調節振動篩的振幅。

S5X系列圓振動篩工作原理

技術參數

型號	篩面規格 W×L(mm)	篩面層數	傾角(°)推薦（范圍）	振動次數(RPM)	雙振幅(mm)	功率(kw)	生產能力(t/h)	篩孔尺寸(mm)
S5X1845-2	1800×4500	2	18(18-25)	800～900	7-12	15	60-450	2-70
S5X1845-3	1800×4500	3	18(18-25)	800～900	7-12	22	60-450	2-70
S5X1860-2	1800×6000	2	18(18-25)	800～900	7-10	15	75-600	2-70
S5X1860-3		3	18(18-25)	800～900	7-12	30	75-600	2-70
S5X1860-4		4	18(18-25)	800～900	7-12	37	75-600	2-70
S5X2160-2	2100×6000	2	18(18-25)	800～900	7-12	22	85-700	2-70
S5X2160-3		3	18(18-25)	800～900	7-12	30	85-700	2-70
S5X2160-4		4	18(18-25)	800～900	7-11	37	85-700	2-70
S5X2460-2	2400×6000	2	18(18-25)	800～900	7-12	22	100-800	2-70
S5X2460-3		3	18(18-25)	800～900	7-11	30	100-800	2-70
S5X2460-4		4	18(18-25)	800～900	7-10	37	100-800	2-70
S5X2760-2	2700×6000	2	18(18-25)	800～900	7-12	30	120-900	2-70
S5X2760-3	2700×6000	3	18(18-25)	800～900	7-11	37	120-900	2-70
S5X3072-2	3000×7200	2	20(20-25)	800～900	7-11	37	150-1200	2-70
S5X3075-2T	3000×7500	2	20(20-25)	800～900	7-12	2×22	180-1800	2-150
S5X3075-3T	3000×7500	3	20(20-25)	800～900	7-12	2×30	180-1800	2-150
S5X3680-2T	3000×7500	2	20(20-25)	800～900	7-12	2×30	225-2250	2-150
S5X3680-3T	3600×8000	3	20(20-25)	800～900	7-12	2×37	225-2250	2-150
