振動篩有好幾種，有石油振動篩、糧食振動篩、礦石振動篩等，礦石振動篩也就是礦山振動篩，就是本文我們主要講的振動篩。
礦山振動篩介紹及參數
礦山振動篩一般就是礦山礦石生產加工中使用的篩子，叫振動篩，主要作用是篩分砂石料，將顆粒相同和不同的物料分別篩分開，這樣就得到粒度均勻的砂子、12石子、13石子等合格規格的石料了。

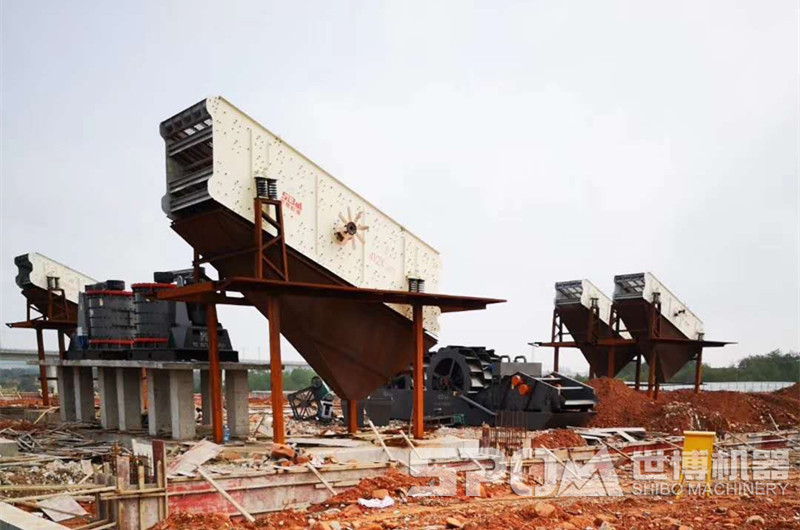

礦山振動篩
礦山振動篩主要由振箱、篩網、電機、皮帶輪、激振器等組成，篩網層數決定出料種類，例如，三層振動篩出四種不同規格的石料。下面是我廠生產的三個系列的振動篩，分別是YZK系列圓振動篩、S5X系列圓振動篩、TSK系列三軸水平篩，其規格型號各不相同，詳情可看下面參數表詳情。
YZK系列圓振動篩參數表：
| 型號 | 篩面規格 W×L(mm) | 篩面層數 | 給料尺寸 | 篩孔尺寸 | 生產能力(t/h) | 功率 | 振動頻率(r/min) | 雙振幅 |
| 2YZK1237 | 3700×1200 | 2 | ≤400 | 3-50 | 30-100 | 5.5 | 970 | 5-9 |
| 3YZK1237 | 3700×1200 | 3 | ≤400 | 3-50 | 30-100 | 7.5 | 970 | 5-9 |
| 2YZK1548 | 4800×1500 | 2 | ≤400 | 3-100 | 30-275 | 15 | 970 | 5-9 |
| 3YZK1548 | 4800×1500 | 3 | ≤400 | 3-100 | 30-275 | 15 | 970 | 5-9 |
| 2YZK1848 | 4800×1800 | 2 | ≤400 | 3-100 | 56-330 | 18.5 | 970 | 5-9 |
| 3YZK1848 | 4800×1800 | 3 | ≤400 | 3-100 | 56-330 | 18.5 | 970 | 5-9 |
| 4YZK1848 | 4800×1800 | 4 | ≤400 | 3-80 | 56-330 | 22 | 970 | 5-9 |
| 2YZK1860 | 6000×1800 | 2 | ≤400 | 3-100 | 65-586 | 18.5 | 970 | 5-9 |
| 3YZK1860 | 6000×1800 | 3 | ≤400 | 3-100 | 65-586 | 22 | 970 | 5-9 |
| 4YZK1860 | 6000×1800 | 4 | ≤400 | 3-100 | 65-586 | 30 | 980 | 5-9 |
| 2YZK2160 | 6000×2100 | 2 | ≤400 | 3-100 | 81-720 | 22 | 980 | 5-9 |
| 3YZK2160 | 6000×2100 | 3 | ≤400 | 3-100 | 81-720 | 30 | 970 | 5-9 |
| 4YZK2160 | 6000×2100 | 4 | ≤400 | 3-100 | 81-720 | 30 | 980 | 5-9 |
| 2YZK2460 | 6000×2400 | 2 | ≤400 | 3-150 | 100-810 | 22 | 970 | 5-9 |
| 3YZK2460 | 6000×2400 | 3 | ≤400 | 3-150 | 100-810 | 30 | 980 | 5-9 |
| 4YZK2460 | 6000×2400 | 4 | ≤400 | 3-150 | 150-850 | 37 | 980 | 5-9 |
| 2YZK2870 | 7000X2800 | 2 | ≤400 | 5-100 | 120-680 | 22x2 | 750 | 8 |
| 3YZK2870 | 7000X2800 | 3 | ≤400 | 5-100 | 180-720 | 22x2 | 750 | 8 |
| 2YZK3070 | 7000X3000 | 2 | ≤400 | 5-100 | 200-700 | 37 | 750 | 8 |
| 3YZK3070 | 7000X3000 | 3 | ≤400 | 5-100 | 230-800 | 45 | 750 | 8 |
S5X系列圓振動篩參數表：
| 型號 | 篩面規格 W×L(mm) | 篩面層數 | 傾角(°)推薦（范圍） | 振動次數(RPM) | 雙振幅 | 功率 | 生產能力(t/h) | 篩孔尺寸 |
| S5X1845-2 | 1800×4500 | 2 | 18(18-25) | 800～900 | 7-12 | 15 | 60-450 | 2-70 |
| S5X1845-3 | 3 | 18(18-25) | 800～900 | 7-12 | 22 | 60-450 | 2-70 | |
| S5X1860-2 | 1800×6000 | 2 | 18(18-25) | 800～900 | 7-10 | 15 | 75-600 | 2-70 |
| S5X1860-3 | 3 | 18(18-25) | 800～900 | 7-12 | 30 | 75-600 | 2-70 | |
| S5X1860-4 | 4 | 18(18-25) | 800～900 | 7-12 | 37 | 75-600 | 2-70 | |
| S5X2160-2 | 2100×6000 | 2 | 18(18-25) | 800～900 | 7-12 | 22 | 85-700 | 2-70 |
| S5X2160-3 | 3 | 18(18-25) | 800～900 | 7-12 | 30 | 85-700 | 2-70 | |
| S5X2160-4 | 4 | 18(18-25) | 800～900 | 7-11 | 37 | 85-700 | 2-70 | |
| S5X2460-2 | 2400×6000 | 2 | 18(18-25) | 800～900 | 7-12 | 22 | 100-800 | 2-70 |
| S5X2460-3 | 3 | 18(18-25) | 800～900 | 7-11 | 30 | 100-800 | 2-70 | |
| S5X2460-4 | 4 | 18(18-25) | 800～900 | 7-10 | 37 | 100-800 | 2-70 | |
| S5X2760-2 | 2700×6000 | 2 | 18(18-25) | 800～900 | 7-12 | 30 | 120-900 | 2-70 |
| S5X2760-3 | 3 | 18(18-25) | 800～900 | 7-11 | 37 | 120-900 | 2-70 | |
| S5X3072-2 | 3000×7200 | 2 | 20(20-25) | 800～900 | 7-11 | 37 | 150-1200 | 2-70 |
| S5X3075-2T | 3000×7500 | 2 | 20(20-25) | 800～900 | 7-12 | 2×22 | 180-1800 | 2-150 |
| S5X3075-3T | 3000×7500 | 3 | 20(20-25) | 800～900 | 7-12 | 2×30 | 180-1800 | 2-150 |
| S5X3680-2T | 2 | 20(20-25) | 800～900 | 7-12 | 2×30 | 225-2250 | 2-150 | |
| S5X3680-3T | 3600×8000 | 3 | 20(20-25) | 800～900 | 7-12 | 2×37 | 225-2250 | 2-150 |
TSK系列三軸水平篩參數表：
| 型號 | 篩面寬度 | 篩面長度 | 傾角(°) | 振動次數(min) | 雙振幅 | 功率 | 重量 |
| 2TSK1648 | 1600 | 4800 | 5（0-10） | 700-850 | 8.0-16.0 | 30 | 7640 |
| 3TSK1648 | 1600 | 4800 | 5（0-10） | 700-850 | 8.0-16.0 | 30 | 9500 |
| 2TSK1860 | 1800 | 6000 | 5（0-10） | 700-850 | 8.0-16.0 | 37 | 10400 |
| 3TSK1860 | 1800 | 6000 | 5（0-10） | 700-850 | 8.0-16.0 | 37 | 12590 |
| 2TSK2460 | 2400 | 6000 | 5（0-10） | 700-850 | 8.0-16.0 | 45 | 16500 |
| 3TSK2460 | 2400 | 6000 | 5（0-10） | 700-850 | 8.0-16.0 | 55 | 18600 |
移動式振動篩篩分站
還有一種振動篩，就是移動式振動篩，也叫移動篩分站，就是振動篩搭配移動站，組成能移動的振動篩設備，這樣的好處是可以隨時移動位置，可以放在反擊式破碎機后面使用，也可以移動到制砂機后面使用，也可以直接移動到另一場地使用，移動方便的優勢就是可以一機多用。
移動式振動篩篩分站生產中
另外，移動破碎機上面也經常會配置振動篩，即移動破碎篩分設備，同時具有破碎礦石和篩分礦石的功能。

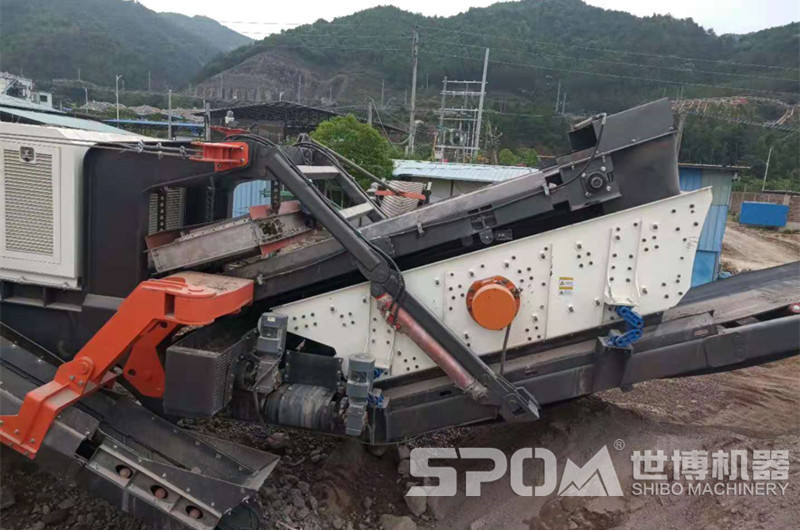

裝載移動破碎機上面的振動篩
